SerialPortコントロールの使い方その５(データ受信時及び、信号変化時にイベントを発生させる)

前回のSerialPortコントロールを使い方その４では、データ受信時にイベントを発生させる様にしましたが、今回は通信の制御信号の変化を捉えられる様にイベントを追加しました。

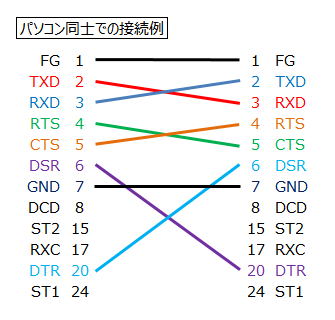

シリアル通信の接続にはＤサブコネクタが用いられますが、昔はRS232Cと呼ばれていた規格がありましてパソコン同士では以下の様な接続が一般的でした。ピンの番号はＤサブ２５ピンを元にしていますので、いわゆるPC-AT互換機のＤサブ９ピンで考える場合は、信号名で合わせて下さい。（私自身は昔の人間ですので、Ｄサブ２５ピンが普通でした）

パソコン同士の接続を示しますが、外部機器との接続も大体これで問題無いと思います。
データ線の TXD と RXD をテレコにして、 RTS と CTS DSR と DTR も同様にテレコに接続します。
こちら側の送信データは相手側の受信データですし、相手側の送信データはこちら側の受信データになるという考えです。制御信号の線も同様となります。

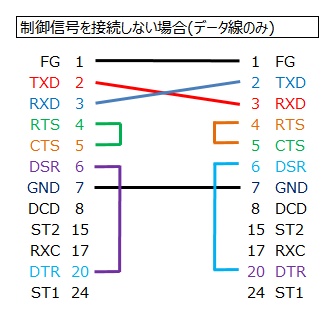

制御信号を見ないのであれば、究極以下の接続でも可能です。制御信号をそれぞれのコネクタの中でループバックして接続します。 FG と GND は必ず接続しますが、FG は無くても動作します。FG はケーブルの被服のシールドの部分を接続するのですが、雑音対策としては推奨します。

今まで各種機器の接続を行ったことがありますが、意外とこの方法が多かったりします。外部機器側でも制御信号をコントロールするプログラムを組むのも面倒なのかと思います。（実際、装置側のプログラムは面倒です）
制御信号を見なくても機器側ではデータを送信する為に、先ずパソコン側から送信要求コマンドを送ってから機器側でコマンドに従ってデータを送信する場合が一般的です。パソコン側からコマンドを送ってデータが送信されてこない場合、タイムアウトで機器が接続されていないか、または機器が何かの原因で反応しないかが分かります。

それでは、「その４」のシリアル通信クラスに制御信号の変化イベントを追加します。イベントアーギュメントの元クラスの EventArgs を継承し SerialCTSChangeEventArgs と SerialDSRChangeEventArgs を宣言します。追加するプロパティとして各信号の値を宣言します。

制御信号イベント・通知アーギュメント用クラス

Public Class SerialCTSChangeEventArgs
    Inherits EventArgs

    Private mblnCTS As Boolean

    ' 制御信号データを取得
    Public Property CTS() As Boolean
        Get
            Return mblnCTS
        End Get
        Set(ByVal value As Boolean)
            mblnCTS = value
        End Set
    End Property
End Class

Public Class SerialDSRChangeEventArgs
    Inherits EventArgs

    Private mblnDSR As Boolean

    ' 制御信号受信データを取得
    Public Property DSR() As Boolean
        Get
            Return mblnDSR
        End Get
        Set(ByVal value As Boolean)
            mblnDSR = value
        End Set
    End Property
End Class

この通知アーギュメントクラスを利用して、「その４」のシリアル通信クラスを変更します。変更内容は以下の通りです。

Event を使ってイベントを定義を行う。
制御信号アーギュメントクラスを生成し、制御信号データをその中に設定する。
制御信号の変化時に、RaiseEvent を使って各CTS、DSR信号イベントを発生する。

SerialPortコントロールの使い方その５(通信用クラス)

Imports System.IO.Ports

''' -----------------------------------------------------------------------
'''
''' シリアル通信クラス・垂れ流し受信イベント付き２
'''
''' -----------------------------------------------------------------------
Public Class ClsSerialRcvEvent2
    '''
    ''' シリアルポートクラス
    '''
    '''
    Private SerialPort As SerialPort

    '''
    ''' 読込データ格納先
    '''
    ''' データ受信イベントで蓄えられる
    Private CmdBuf() As Byte

    '''
    ''' STX受信フラグ(装置の送信が開始された証拠)
    '''
    Private fSTX As Boolean = False

    '''
    ''' 最終受信文字列(受信データからSTX,ETXを除いたもの)
    '''
    '''
    Private strLastRxData As String = ""

    '''
    ''' 送受信文字列の開始コード（STX:0x02）
    '''
    Private Const CMD_STX As Byte = &H2

    '''
    ''' 送受信文字列の終了コード（ETX:0x03）
    '''
    Private Const CMD_ETX As Byte = &H3

    '''
    ''' データ受信イベント定義
    '''
    Public Event ReceivedData(ByVal sender As Object, ByVal e As SerialEventArgs)

    '''
    ''' CTS受信イベント定義
    '''
    Public Event CTSChanged(ByVal sender As Object, ByVal e As SerialCTSChangeEventArgs)

    '''
    ''' DSR受信イベント定義
    '''
    Public Event DSRChanged(ByVal sender As Object, ByVal e As SerialDSRChangeEventArgs)

    ''' -----------------------------------------------------------------------
    '''
    ''' コンストラクタ
    '''
    ''' <param name="SerialPort">シリアルポートコントロール</param>
    ''' -----------------------------------------------------------------------
    Sub New(ByVal SerialPort As SerialPort)
        'シリアルポートの退避
        Me.SerialPort = SerialPort
        '受信イベントのハンドラ設定
        AddHandler Me.SerialPort.DataReceived, AddressOf DataReceivedHandler
        '信号PINの変化イベント
        AddHandler Me.SerialPort.PinChanged, AddressOf PinChangedHandler
    End Sub

    ''' -----------------------------------------------------------------------
    '''
    ''' 最終受信データプロパティ
    '''
    ''' 受信データ文字列
    ''' -----------------------------------------------------------------------
    ReadOnly Property LastRxData As String
        Get
            Return Me.strLastRxData
        End Get
    End Property

    ''' -----------------------------------------------------------------------
    '''
    ''' ポートオープン
    '''
    ''' True:正常終了, False:エラー
    ''' -----------------------------------------------------------------------
    Function Open() As Boolean
        '戻り値初期化
        Open = False
        Try
            'ポートチェック
            If Me.SerialPort.IsOpen = False Then
                '未オープンならば、オープンする

                'ポート設定(ここは通信相手に合わせる)
                Me.SerialPort.PortName = "COM7"
                Me.SerialPort.BaudRate = 9600
                Me.SerialPort.DataBits = 8
                Me.SerialPort.Parity = Parity.None
                Me.SerialPort.StopBits = StopBits.One

                '制御信号のON
                Me.SerialPort.DtrEnable = True  'DTR(Data Terminal Ready)
                Me.SerialPort.RtsEnable = True  'RTS(Request To Send)

                'オープン
                Me.SerialPort.Open()
            End If
            '結果を返す
            Open = Me.SerialPort.IsOpen

        Catch ex As Exception
            'エラー処理
        End Try
    End Function

    ''' -----------------------------------------------------------------------
    '''
    ''' ポートクローズ
    '''
    ''' True:正常終了, False:エラー
    ''' -----------------------------------------------------------------------
    Function Close() As Boolean
        '戻り値初期化
        Close = False
        Try
            'ポートチェック
            If Me.SerialPort.IsOpen = True Then
                'オープン済みならば、クローズする
                Me.SerialPort.Close()
            End If
            '結果を返す
            Close = Not (Me.SerialPort.IsOpen)

        Catch ex As Exception
            'エラー処理
        End Try
    End Function

    ''' -----------------------------------------------------------------------
    '''
    ''' データ受信ハンドラ
    '''
    '''
    ''' [STX]から始まるデータをコマンドバッファに格納し[ETX]受信時に文字列に変換
    '''
    ''' -----------------------------------------------------------------------
    Private Sub DataReceivedHandler(sender As Object, e As SerialDataReceivedEventArgs)
        Try
            Dim SP As SerialPort = CType(sender, SerialPort)

            'バッファのバイト数チェック
            Dim DataLen As Integer = SP.BytesToRead
            If DataLen = 0 Then
                Exit Sub
            End If

            'データ長チェック
            If DataLen > 4096 Then
                DataLen = 4096
            End If

            '読込バッファの確保
            Dim Buf(DataLen - 1) As Byte
            '読込
            SP.Read(Buf, 0, DataLen)
            '
            '受信バッファを先頭からチェックする
            For i As Integer = 0 To Buf.Length - 1
                Select Case Buf(i)
                    Case CMD_STX
                        If Me.fSTX = True Then
                            '再度のSTXはコマンドバッファをクリア
                            Me.CmdBuf = Nothing
                        End If
                        'STXフラグON
                        Me.fSTX = True

                    Case CMD_ETX
                        If Me.fSTX = True Then
                            'STXフラグONの場合
                            'コマンドバッファを文字列変換(最終受信文字列に退避)
                            Me.strLastRxData = System.Text.Encoding.GetEncoding(932).GetString(Me.CmdBuf)

                            '*** データ受信イベントを発生 ***
                            Dim se As New SerialEventArgs
                            se.ReceivedData = Me.strLastRxData '受信データの値をセット
                            RaiseEvent ReceivedData(Me, se)

                            'STXフラグOFF
                            Me.fSTX = False
                        End If
                        'コマンドバッファクリア
                        Me.CmdBuf = Nothing

                    Case Else
                        '[STX][ETX]以外
                        If Me.fSTX = True Then
                            'STXフラグONの場合
                            Dim intIdx As Integer = 0
                            If Me.CmdBuf Is Nothing Then
                                '格納バッファの領域確保
                                Me.CmdBuf = Array.CreateInstance(GetType(Byte), 1)
                                '先頭指定
                                intIdx = 0
                            Else
                                '後ろに追加する
                                Dim Length As Integer = Me.CmdBuf.Length
                                ReDim Preserve Me.CmdBuf(Length)
                                '最後尾指定
                                intIdx = Length
                            End If
                            '1文字コピー
                            Me.CmdBuf(intIdx) = Buf(i)
                        End If
                End Select
            Next

        Catch ex As Exception
            'エラー処理
        End Try
    End Sub

    ''' -----------------------------------------------------------------------
    '''
    ''' 信号PIN変化ハンドラ
    '''
    ''' -----------------------------------------------------------------------
    Private Sub PinChangedHandler(sender As Object, e As SerialPinChangedEventArgs)
        Try
            '信号PIN変化判別
            Select Case e.EventType

                Case SerialPinChange.CtsChanged
                    'CTSのPinが変更された場合、CTS信号イベントを発生
                    Dim se As New SerialCTSChangeEventArgs
                    se.CTS = Me.SerialPort.CtsHolding    '信号値をセット
                    RaiseEvent CTSChanged(Me, se)

                Case SerialPinChange.DsrChanged
                    'DSRのPinが変更された場合、CTS信号イベントを発生
                    Dim se As New SerialDSRChangeEventArgs
                    se.DSR = Me.SerialPort.DsrHolding    '信号値をセット
                    RaiseEvent DSRChanged(Me, se)
            End Select

        Catch ex As Exception
            'エラー処理
        End Try
    End Sub

End Class

このクラスを使用した例を以下のソースに示します。

SerialPortコントロールの使い方その４(通信用クラスの使用例)

Public Class frmSerialRcvEvent2

    'シリアル通信クラス
    Private WithEvents mclsSerialRcv As ClsSerialRcvEvent2

    'Invokeメソッドで使用するデリゲート宣言
    Delegate Sub DisplayTextDelegate(ByVal strDisp As String)

    'Invokeメソッドで使用するデリゲート宣言
    Delegate Sub SetSignalLabelDelegate(lblSig As Label, ByVal blnSig As Boolean)

    '''
    ''' フォームクローズイベント
    '''
    Private Sub frmSerialRcv_FormClosed(sender As Object, e As FormClosedEventArgs) Handles Me.FormClosed
        'シリアル通信のクローズ
        mclsSerialRcv.Close()
    End Sub

    '''
    ''' フォームロードイベント
    '''
    Private Sub frmSerialRcv_Load(sender As Object, e As EventArgs) Handles Me.Load
        'CTS,DSR信号ラベルOFF
        SetSignalLabel(Me.lblCTS, False)
        SetSignalLabel(Me.lblDSR, False)

        'シリアル通信クラスの生成
        mclsSerialRcv = New ClsSerialRcvEvent2(Me.SerialPort1)
        'シリアル通信のオープン
        If mclsSerialRcv.Open() = False Then
            'オープンエラー(必要があれば処理する)
        End If
    End Sub

    '''
    ''' リッチテキストBOXに文字列表示関数
    '''
    ''' <param name="strDisp">表示文字列</param>
    Private Sub DisplayText(ByVal strDisp As String)
        'リッチテキストBOXに文字列を追加
        Me.RichTextBox1.Text &= strDisp & vbCrLf
    End Sub

    '''
    ''' データ受信のイベント処理(この処理は別スレッドでコールされる!!)
    '''
    Private Sub mclsSerialRcv_ReceivedData(sender As Object, e As SerialEventArgs) Handles mclsSerialRcv.ReceivedData
        Try
            'データ表示:デリゲート生成
            Dim dlg As New DisplayTextDelegate(AddressOf DisplayText)
            'デリゲート関数をコールする
            Me.Invoke(dlg, New Object() {e.ReceivedData})

        Catch ex As Exception
            MsgBox(ex.Message)
        End Try
    End Sub

    '''
    ''' CTS信号イベント処理
    '''
    Private Sub mclsSerialRcv_CTSChanged(sender As Object, e As SerialCTSChangeEventArgs) Handles mclsSerialRcv.CTSChanged
        Try
            'CTS信号ラベル表示:デリゲート生成
            Dim dlg As New SetSignalLabelDelegate(AddressOf SetSignalLabel)
            'デリゲート関数をコールする
            Me.Invoke(dlg, New Object() {Me.lblCTS, e.CTS})

        Catch ex As Exception
            MsgBox(ex.Message)
        End Try
    End Sub

    '''
    ''' DSR信号イベント処理
    '''
    Private Sub mclsSerialRcv_DSRChanged(sender As Object, e As SerialDSRChangeEventArgs) Handles mclsSerialRcv.DSRChanged
        Try
            'DSR信号ラベル表示:デリゲート生成
            Dim dlg As New SetSignalLabelDelegate(AddressOf SetSignalLabel)
            'デリゲート関数をコールする
            Me.Invoke(dlg, New Object() {Me.lblDSR, e.DSR})

        Catch ex As Exception
            MsgBox(ex.Message)
        End Try
    End Sub

    Private Sub SetSignalLabel(lblSig As Label, ByVal blnSig As Boolean)
        Try
            If blnSig = True Then
                lblSig.Text = "ON"
                lblSig.BackColor = Color.Yellow
            Else
                lblSig.Text = "OFF"
                lblSig.BackColor = SystemColors.Control
            End If

        Catch ex As Exception
            MsgBox(ex.Message)
        End Try
    End Sub

End Class

このフォームは、シリアルコントロール及び、受信データ表示用のリッチテキストボックスを画面に張り付けてあります。シリアル通信クラスを WithEvents で宣言し、データ受信イベントの関数宣言が出来る様にします。その関数 mclsSerialRcv_ReceivedData 中で、受信データの処理を行います。

尚、追加で CTS DSR の信号状態を表示する為のラベルを設置しています。 CTS DSR の信号イベントでこのラベルの状態を変化させるため、デリゲート処理でラベルの Text と BackColor の値を設定しています。

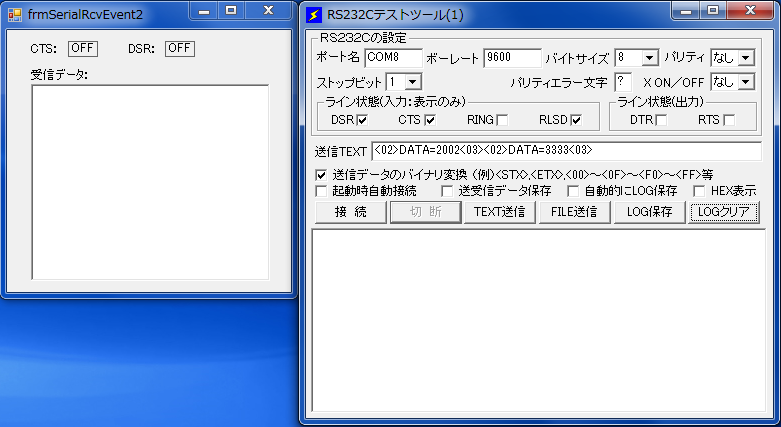

以下はプログラムを起動した後で、機器側の制御信号をOFFのままにしています。

以下は機器側の制御信号 CTS DSR をONし、データを送信した結果です。
