SerialPortコントロールの使い方その4(データ受信時にイベントを発生させる)

前回のSerialPortコントロールを使い方その3では、外部装置から「垂れ流し」的にデータが向こうからやってくる場合 を想定していました。
メイン処理側ではタイマイベントにより一定の時間ごとに受信があったかどうかをみて処理を行っていましたが、この方法はあまりスマートではありません。 そこで、データを受信した時のみ処理が出来る様に、メイン側にイベントとして通知する方法を考えてみました。

イベントと言えば以下の様にテキストボックスの KeyPress イベントなどがあります。 関数宣言の第2引数の KeyPressEventArgs を通して入力されたキーデータが通知されます。
今回はデータ受信イベントなので、イベント関数の第2引数の KeyPressEventArgs を受信用のものに変え 受信データを通知する様にします。

Private Sub KeyPress(sender As Object, e As KeyPressEventArgs) Handles TextBox1.KeyPress


先ずはイベント発生時のアーギュメントの宣言ですが、以下の様なクラスです。 イベントアーギュメントの元クラスの EventArgs を継承し SerialEventArgs と宣言します。 追加するプロパティとして文字列の受信データのやり取りを宣言します。

データ受信イベント・通知アーギュメント用クラス

Public Class SerialEventArgs
    Inherits EventArgs

    Private mstrReceivedData As String

    ' 受信データを取得
    Public Property ReceivedData() As String
        Get
            Return mstrReceivedData
        End Get
        Set(ByVal value As String)
            mstrReceivedData = value
        End Set
    End Property

End Class


この通知アーギュメントクラスを利用して、「その3」のシリアル通信クラスを変更します。 変更内容は以下の通りです。

  • Event を使ってイベントを定義を行う。
  • 通知アーギュメントクラスを生成し、受信データをその中に設定する。
  • データの終了コードを受信した時に、RaiseEvent を使ってイベントを発生する。

SerialPortコントロールの使い方その4(通信用クラス)

Imports System.IO.Ports

''' -----------------------------------------------------------------------
'''
''' シリアル通信クラス・垂れ流し受信イベント付き
'''
''' -----------------------------------------------------------------------
Public Class ClsSerialRcv

    '''
    ''' シリアルポートクラス
    '''
    Private SerialPort As SerialPort

    '''
    ''' 読込データ格納先
    '''
    ''' データ受信イベントで蓄えられる
    Private CmdBuf() As Byte

    '''
    ''' STX受信フラグ(装置の送信が開始された証拠)
    '''
    Private fSTX As Boolean = False

    '''
    ''' 最終受信文字列(受信データからSTX,ETXを除いたもの)
    '''
    Private strLastRxData As String = ""

    '''
    ''' 送受信文字列の開始コード(STX:0x02)
    '''
    Private Const CMD_STX As Byte = &H2

    '''
    ''' 送受信文字列の終了コード(ETX:0x03)
    '''
    Private Const CMD_ETX As Byte = &H3

    '''
    ''' データ受信イベント定義
    '''
    Public Event ReceivedData(ByVal sender As Object, ByVal e As SerialEventArgs)

    ''' -----------------------------------------------------------------------
    '''
    ''' コンストラクタ
    '''
    ''' <param name="SerialPort">シリアルポートコントロール</param>
    ''' -----------------------------------------------------------------------
    Sub New(ByVal SerialPort As SerialPort)
        'シリアルポートの退避
        Me.SerialPort = SerialPort
        '受信イベントのハンドラ設定
        AddHandler Me.SerialPort.DataReceived, AddressOf DataReceivedHandler
    End Sub

    ''' -----------------------------------------------------------------------
    '''
    ''' 最終受信データプロパティ
    '''
    ''' 受信データ文字列
    ''' -----------------------------------------------------------------------
    ReadOnly Property LastRxData As String
        Get
            Return Me.strLastRxData
        End Get
    End Property

    ''' -----------------------------------------------------------------------
    '''
    ''' ポートオープン
    '''
    ''' True:正常終了, False:エラー
    ''' -----------------------------------------------------------------------
    Function Open() As Boolean
        '戻り値初期化
        Open = False
        Try
            'ポートチェック
            If Me.SerialPort.IsOpen = False Then
                '未オープンならば、オープンする

                'ポート設定(ここは通信相手に合わせる)
                Me.SerialPort.PortName = "COM7"
                Me.SerialPort.BaudRate = 9600
                Me.SerialPort.DataBits = 8
                Me.SerialPort.Parity = Parity.None
                Me.SerialPort.StopBits = StopBits.One
                'オープン
                Me.SerialPort.Open()
            End If
            '結果を返す
            Open = Me.SerialPort.IsOpen

        Catch ex As Exception
            'エラー処理
        End Try
    End Function

    ''' -----------------------------------------------------------------------
    '''
    ''' ポートクローズ
    '''
    ''' True:正常終了, False:エラー
    ''' -----------------------------------------------------------------------
    Function Close() As Boolean
        '戻り値初期化
        Close = False
        Try
            'ポートチェック
            If Me.SerialPort.IsOpen = True Then
                'オープン済みならば、クローズする
                Me.SerialPort.Close()
            End If
            '結果を返す
            Close = Not (Me.SerialPort.IsOpen)

        Catch ex As Exception
            'エラー処理
        End Try
    End Function

    ''' -----------------------------------------------------------------------
    '''
    ''' データ受信ハンドラ
    '''
    '''
    ''' [STX]から始まるデータをコマンドバッファに格納し[ETX]受信時に文字列に変換
    '''
    ''' -----------------------------------------------------------------------
    Private Sub DataReceivedHandler(sender As Object, e As SerialDataReceivedEventArgs)
        Try
            Dim SP As SerialPort = CType(sender, SerialPort)

            'バッファのバイト数チェック
            Dim DataLen As Integer = SP.BytesToRead
            If DataLen = 0 Then
                Exit Sub
            End If

            'データ長チェック
            If DataLen > 4096 Then
                DataLen = 4096
            End If

            '読込バッファの確保
            Dim Buf(DataLen - 1) As Byte
            '読込
            SP.Read(Buf, 0, DataLen)
            '
            '受信バッファを先頭からチェックする
            For i As Integer = 0 To Buf.Length - 1
                Select Case Buf(i)
                    Case CMD_STX
                        If Me.fSTX = True Then
                            '再度のSTXはコマンドバッファをクリア
                            Me.CmdBuf = Nothing
                        End If
                        'STXフラグON
                        Me.fSTX = True

                    Case CMD_ETX
                        If Me.fSTX = True Then
                            'STXフラグONの場合
                            'コマンドバッファを文字列変換
                            Me.strLastRxData = _
                                System.Text.Encoding.GetEncoding(932).GetString(Me.CmdBuf)

                            '*** データ受信イベントを発生 ***
                            Dim se As New SerialEventArgs
                            se.ReceivedData = Me.strLastRxData '受信データの値をセット
                            RaiseEvent ReceivedData(Me, se)

                            'STXフラグOFF
                            Me.fSTX = False
                        End If
                        'コマンドバッファクリア
                        Me.CmdBuf = Nothing

                    Case Else
                        '[STX][ETX]以外
                        If Me.fSTX = True Then
                            'STXフラグONの場合
                            Dim intIdx As Integer = 0
                            If Me.CmdBuf Is Nothing Then
                                '格納バッファの領域確保
                                Me.CmdBuf = Array.CreateInstance(GetType(Byte), 1)
                                '先頭指定
                                intIdx = 0
                            Else
                                '後ろに追加する
                                Dim Length As Integer = Me.CmdBuf.Length
                                ReDim Preserve Me.CmdBuf(Length)
                                '最後尾指定
                                intIdx = Length
                            End If
                            '1文字コピー
                            Me.CmdBuf(intIdx) = Buf(i)
                        End If
                End Select
            Next

        Catch ex As Exception
            'エラー処理
        End Try
    End Sub

End Class



このクラスを使用した例を以下のソースに示します。

SerialPortコントロールの使い方その4(通信用クラスの使用例)

Public Class frmSerialRcvEvent

    'シリアル通信クラス
    Private WithEvents mclsSerialRcv As ClsSerialRcvEvent

    'Invokeメソッドで使用するデリゲート宣言
    Delegate Sub DisplayTextDelegate(ByVal strDisp As String)


    '''
    ''' フォームクローズイベント
    '''
    Private Sub frmSerialRcv_FormClosed(sender As Object, e As FormClosedEventArgs) Handles Me.FormClosed
        'シリアル通信のクローズ
        mclsSerialRcv.Close()
    End Sub

    '''
    ''' フォームロードイベント
    '''
    Private Sub frmSerialRcv_Load(sender As Object, e As EventArgs) Handles Me.Load
        'シリアル通信クラスの生成
        mclsSerialRcv = New ClsSerialRcvEvent(Me.SerialPort1)
        'シリアル通信のオープン
        If mclsSerialRcv.Open() = False Then
            'オープンエラー(必要があれば処理する)
        End If
    End Sub

    '''
    ''' リッチテキストBOXに文字列表示関数
    '''
    '''表示文字列
    Private Sub DisplayText(ByVal strDisp As String)
        'リッチテキストBOXに文字列を追加
        Me.RichTextBox1.Text &= strDisp & vbCrLf
    End Sub

    '''
    ''' データ受信のイベント処理(この処理は別スレッドでコールされる!!)
    '''
    Private Sub mclsSerialRcv_ReceivedData(sender As Object, e As SerialEventArgs) Handles mclsSerialRcv.ReceivedData
        Try
            '以下の処理はスレッドが異なると怒られます。
            'Me.RichTextBox1.Text &= e.ReceivedData & vbCrLf

            'データ表示:デリゲート生成
            Dim dlg As New DisplayTextDelegate(AddressOf DisplayText)
            'デリゲート関数をコールする
            Me.Invoke(dlg, New Object() {e.ReceivedData})

        Catch ex As Exception
            MsgBox(ex.Message)
        End Try
    End Sub
End Class


このフォームは、シリアルコントロール及び、受信データ表示用のリッチテキストボックスを画面に張り付けてあります。 シリアル通信クラスを WithEvents で宣言し、データ受信イベントの関数宣言が出来る様にします。 その関数 mclsSerialRcv_ReceivedData 中で、受信データの処理を行います。

このイベント処理は注意が必要で、自分のフォーム内のコントロールには直接アクセスが出来ません。
この mclsSerialRcv_ReceivedData は元をたどれば、シリアルコントロールのイベント DataReceived の中から呼ばれるので 別スレッドになるからです。

そこで「SerialPortコントロールの使用方法:[SerialPort,Invoke]」と同様にデリゲート宣言を行って Invoke 関数でそれをコールする必要があります。

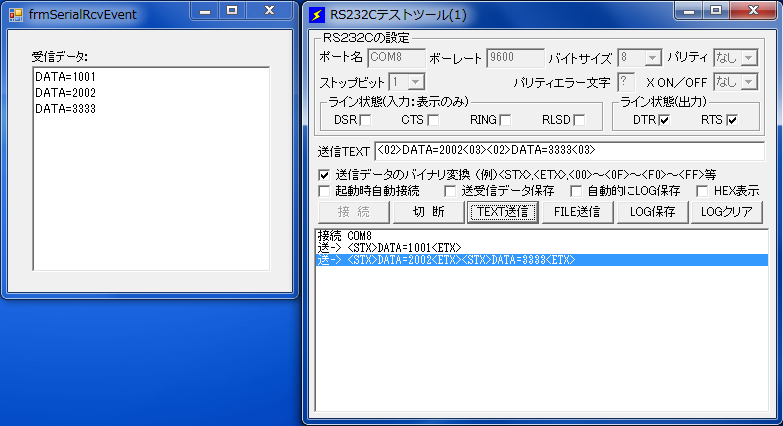

このプログラムを実行すると、以下の様に、「RS232Cテストツール」から連続で2個のデータを送信しても、 それぞれのデータが表示されます。

  • <STX>DATA=2002<ETX><STX>DATA=3333<ETX>
